达索3DE仿真云平台实例操作 一

· 行业新闻

达索3DE仿真云平台创建并运行卡扣装配过程中的结构载荷分析的全过程

1. 登录云平台(sign in here)
https://eu1-ifwe.3dexperience.3ds.com/

如果没有云平台账号,可以申请账号(create a new 3DEXPERIENCEID)
https://eu1-ifwe.3dexperience.3ds.com/#register

2. 从罗盘点击V+R,从roles & apps里面选择ProcessComposer

3.打开客户端后,从右上角+号,导入设计模型3dxml文件

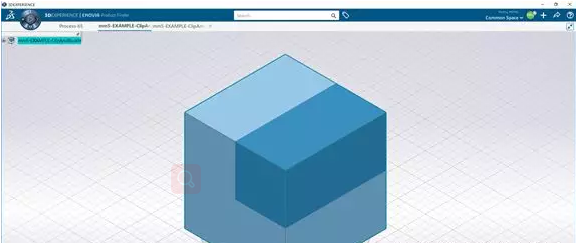

4.导入3dxml成功后的界面如下

5.根节点上的右键菜单open打开模型

6.点击罗盘的V+R,选择Structural Scenario Creation

7.仿真类型选择Structural

8.右键选择Assistance

9.后面的操作可以按照仿真助手依次进行配置,也可以从客户端底部工具栏中选择对应的选项。如从Setup中选择SimulationProperties

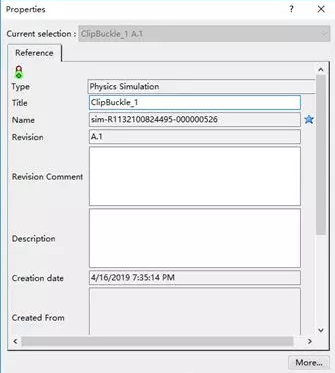

10.在弹出窗口title中输入ClipBuckle_1

11.在setup中选择Finite Element Model,当前界面已切换

12.在弹出窗口中选择Manual,输入size 为2 mm,Sag ratio为0.7,点击OK保存

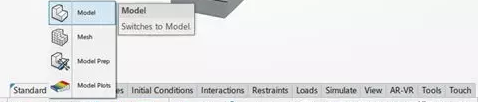

13.从action选择model,界面切换至StructuralModel Creation

14.从Connections选择Coupling

15.在弹出界面Name输入Coupling_1,在Support 1选择clip的两个faces, Support 2使用默认值,Coupling type选择Kinematic

16.在工具条中选择Scenario,界面切换至Structural Scenario Creation

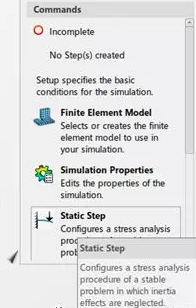

17.从右侧助手菜单中选择Static Step

18.在弹出窗口中Initial time increment 为0.05 s,Maximum time increment 为0.2 s并点击OK保存

19.从右侧助手Interactions里面, 点击Contact Property

20.勾选Specify Tangential Behavior Options,输入 Friction coefficient 值为0.1,点击OK

21.从助手Interactions , 选择General Contact

22.在弹出窗口中Global contact property下拉列表中选择Contact Property.1.,点击OK

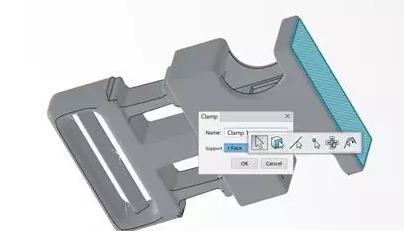

23.从助手中Restraints , 选择Clamp,在弹出窗口中,support选择底部的face

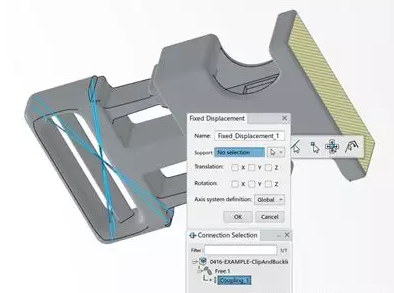

24.从助手中Restraints , 选择Fixed Displacement,在弹出窗口中,Name输入Fixed_Displacement_1,Support选择Connection,从选择树中选择Coupling_1, 点击OK

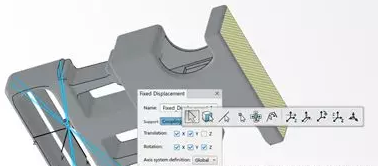

25.勾选约束除了translation的z-direction全部勾选

26.从助手Loads section中, 点击Applied Translation

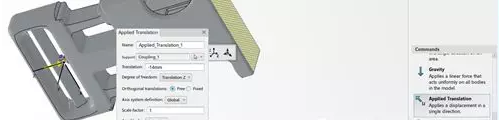

27.弹出窗口中输入Applied_Translation_1,在Support选择Connection,选择, translation输入-14 mm. Degree of freedom选择Translation Z,点击OK

28.从工具条Simulate中, 点击Output

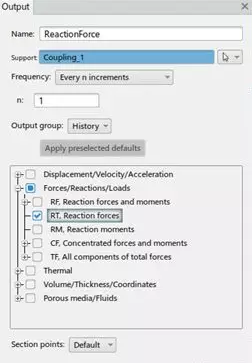

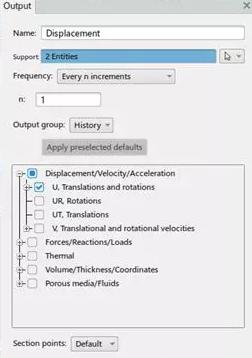

29.在Name 中输入ReactionForce.Support中选择Coupling_1. 在output group选择History. 在Force/Reactions/Loads中选择RT,Reaction forces.同样的操作再创建位移Displacement

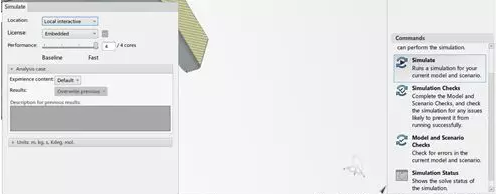

30.从助手Simulate中, 选择Simulate,选择OK

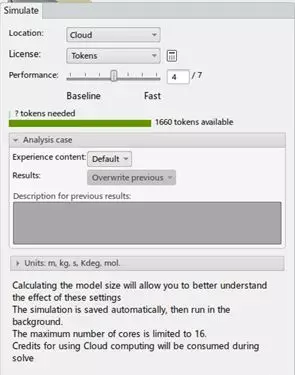

31.计算Location下拉列表里面有三个选项,我们选择Cloud计算。云计算默认嵌入式4核,可以改成token模式,使用云上更多的核数和token数

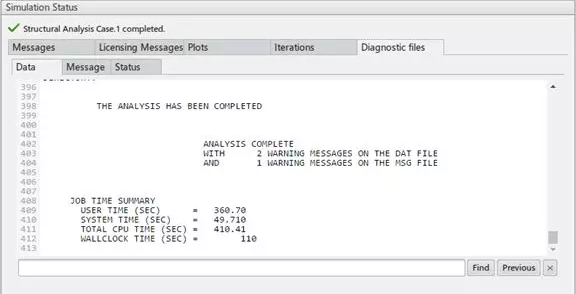

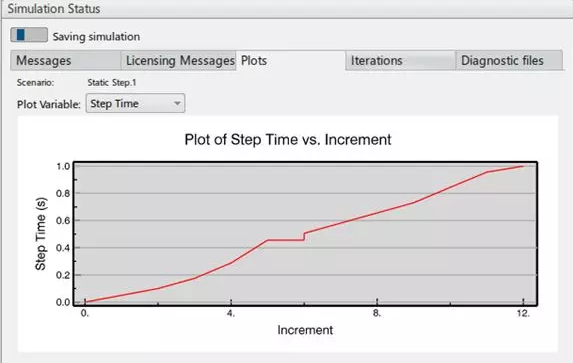

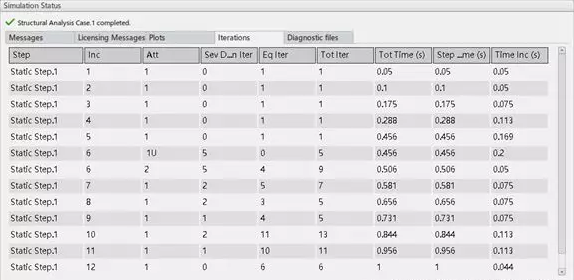

32.观察仿真计算状态

33.计算结束后在助手菜单最后一项Results里面查看计算结果

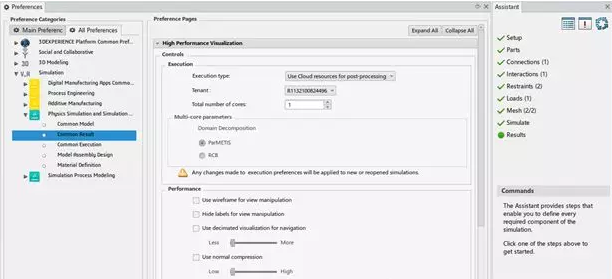

34.通过Preference里面的配置检查,是否是从cloud上查看云计算的结果
