CATIA Hackathon技术要点#3 Imagine&Shape快速概念建模

· 行业新闻

“天下武功,唯快不破” 技术一直在帮助设计人员提高工作效率:从二维制图到三维建模,从物理样机到虚拟样机,从物理测试到虚拟仿真:产品的研发周期得以越来越短,而设计人员仍然不会停止对“更高效”的追求。

CATIA自V5版本就推出了subdivision曲面算法,帮助设计人员快速、自由地描述曲面形态。十几年的不断研发和优化,subdivision+CATIA参数化曲面的做法已经成为很多设计人员的秘密武器:它支持快速自由形态创造,同时保持细节特征的历史参数,以此实现高效的创造,高效的方案迭代,并且和后续CATIA工程开发保持数据连续。

2019年度上海CATIA Hackathon 中,我们希望设计者们也能借助CATIA Imagine&Shape + CATIA参数化建模方法,在设计方案的三维可视化阶段,快速地进行方案的创建和迭代,以在提出“未来驾驶体验”时,有深入细致的三维造型设计方案。

“快 速 建 模”

在当前汽车行业普遍设计流程中,“快速建模”是介于草图和正式CAS数据中的物种:用于快速三维表达,快速调整姿态比例,初步验证工程可实现性。针对这个环节的特点,设计师需要基于不同的输入元素进行快速建模:

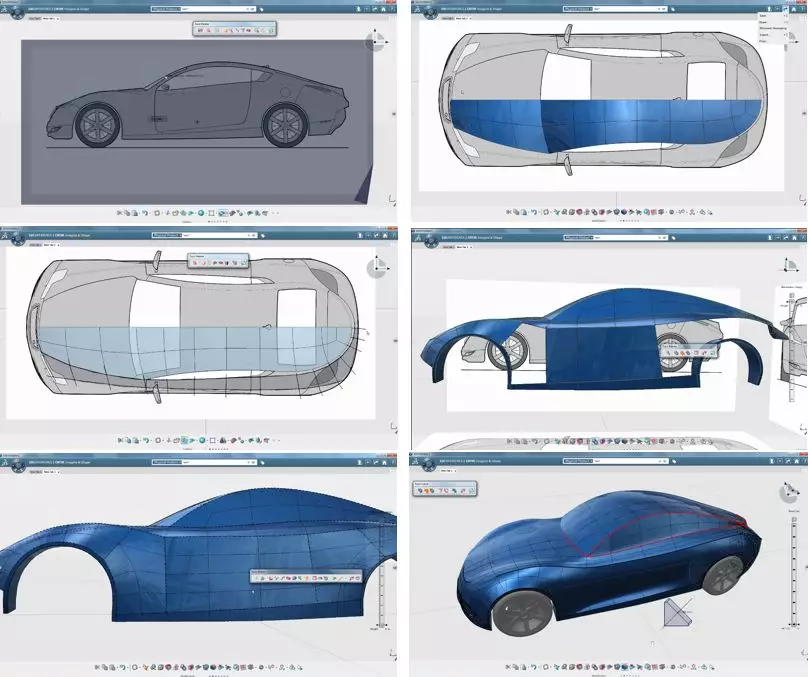

基于二维参考图片进行快速建模

导入二维图片作为基本参考,可以创建默认基本形态、创建手绘subdivision等形式快速制作匹配造型的基本元素,再对基本元素进行合并、补面:合并的曲面之间都是G2连续,并可以通过Attraction来控制边线的锐利和平滑程度。

基于3D特征线进行快速建模

对于强特征线设计语言的方案建模,可以先通过CATIA Natural Sketch或其他APP确定主要特征线,再通过CATIA Imagine&Shape的近似网格面生成基本曲面,再进一步进行合并和细分操作。

在多数情况下,设计人员都乐于将三维曲线和曲面建立链接,以实现通过调线型驱动曲面特征的场景。

基于老款数据或油泥模型等现有几何进行快速建模

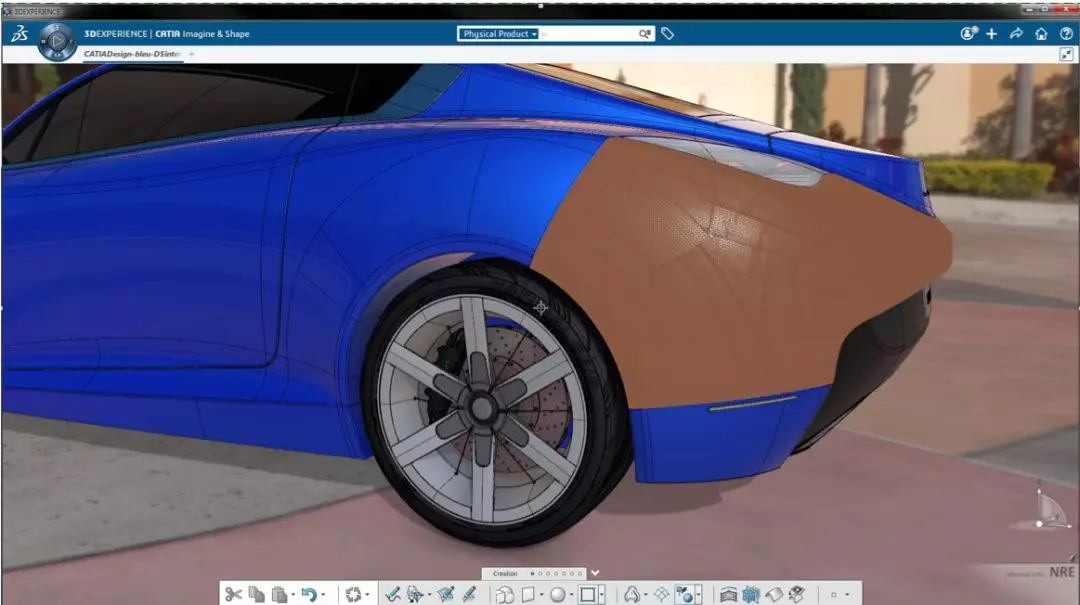

很多设计师都默默的苦称设计的本质就是“改”。在老款数据上画新方案,或者在新鲜手调的油泥数据上再稍微推推拉拉,也是“快速建模”常能发挥实力的场所。

在空间进行直接快速建模

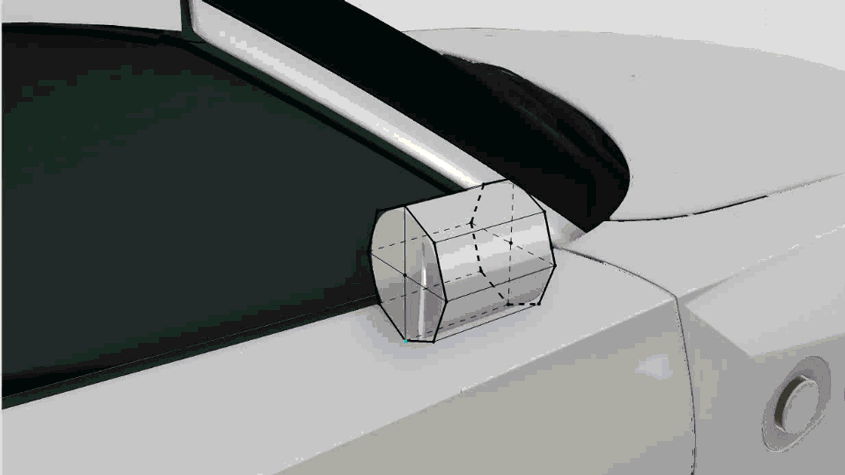

对于某些特殊形态的塑造,设计师也可以直接创建基本几何形体,像三维雕塑一样,从粗到细,从简到繁的雕刻三维形态。

“多 方 案 快 速 迭 代”

在CATIA Champion Antonio Pezzella发布的一个CATIA使用视频中,有提到使用CATIA做出的快速模型几乎是一个“全参”的模型。其中的参数化表现在两方面:大面的始终可调整性,细节的参数化:这两项正是支撑多方案快速迭代的重要因素。

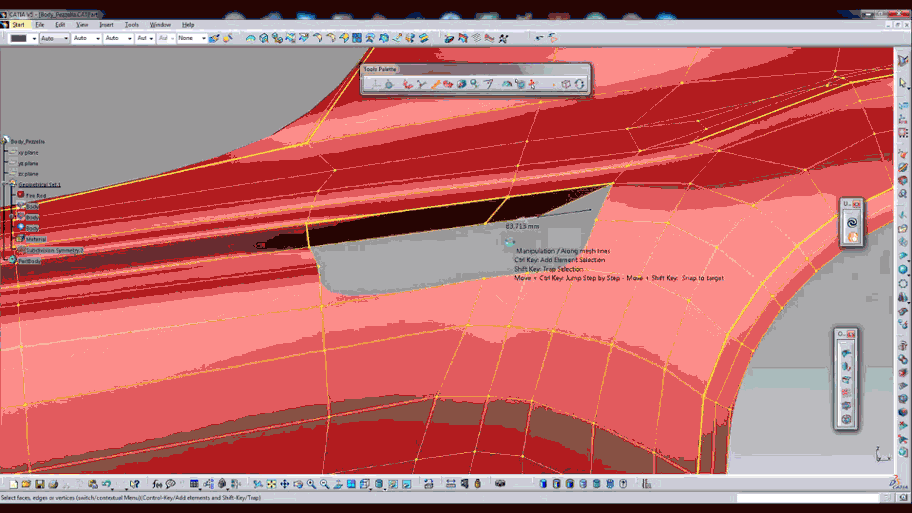

大面始终可调整性:不断探索曲面相互关系

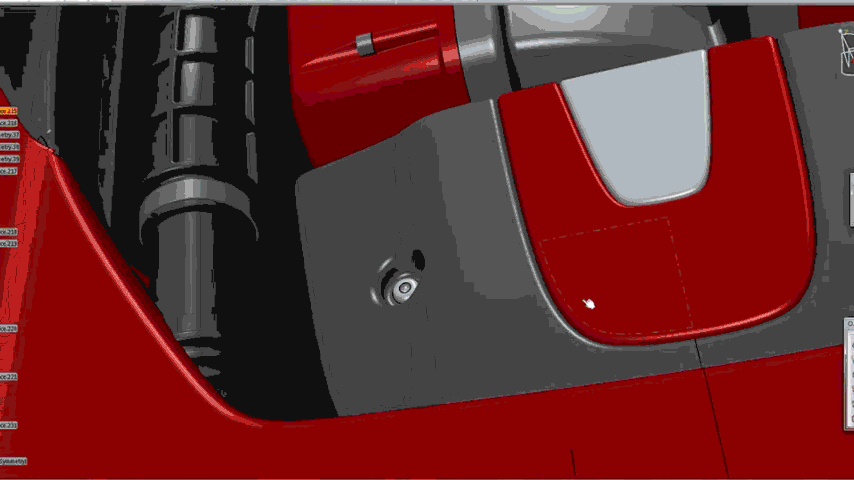

参数化细节迭代:不破坏大面的完整性,保持大面干净简洁

“和 工 程 数 据 无 缝 衔 接”

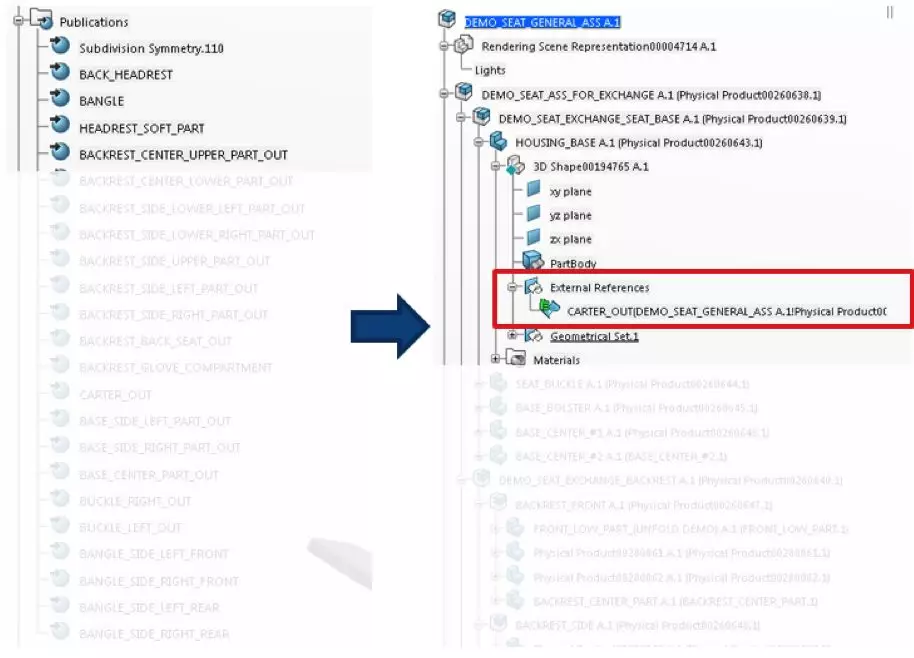

和工程数据无缝衔接,自然是CATIA数据的原生优势,创建发布,供下游设计步骤引用
