SIMULIA 2024 新功能直通车|Isight 2024 新功能介绍

发表时间:2024-03-04 14:34


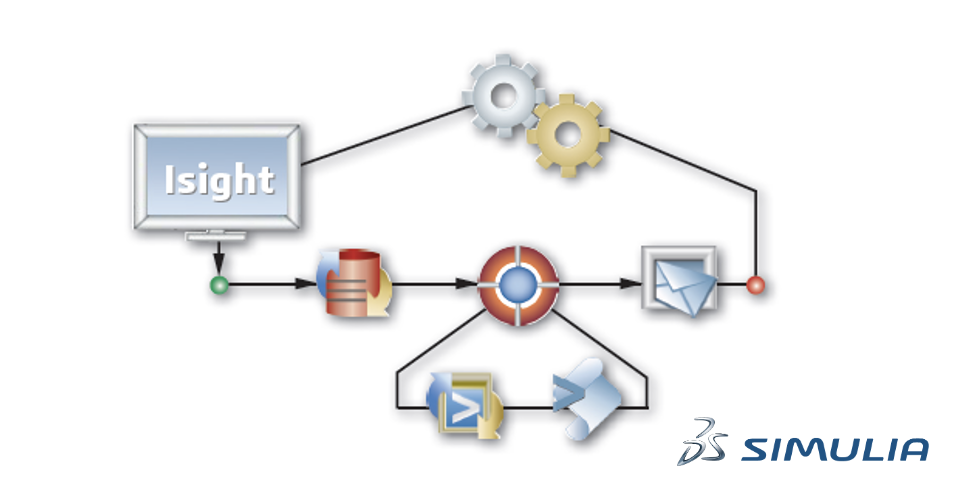

Isight是一个仿真分析流程自动化和多学科多目标优化工具,它提供了一个可视化的灵活的仿真流程搭建平台,同时提供与多种主流CAE分析工具的专用接口,利用此工具,用户可以方便的以拖拽的方式可视化的快速建立复杂的仿真分析流程,设定和修改设计变量以及设计目标,自动进行多次分析循环;同时提供了试验设计、优化设计、近似模型和质量工程等一套完整的优化算法包,来帮助用户深入全面的了解产品的设计空间,明晰设计变量与设计目标之间的关系,进而实现多学科多目标优化。



Isight包含多个模块功能,包括:

设计门户与运行门户:设计门户Design Gateway提供友好的界面与组件化的方式搭建复杂的仿真分析流程;运行门户Runtime Gateway可以方便的监控和追踪仿真流程的运行状态,利用数据挖掘功能快速的分析并可视化的显示优化结果。

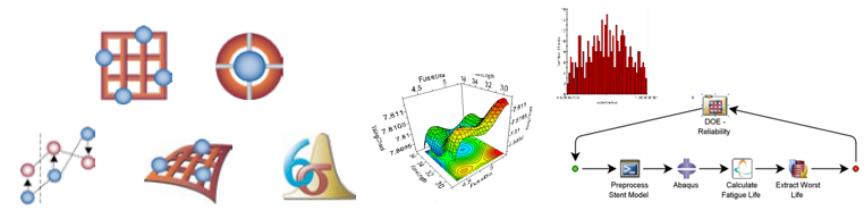

优化算法包:提供试验设计,近似建模,优化设计,蒙特卡洛分析,六西格玛等各种优化分析功能,并且每种分析功能都包含多种技术策略。

组件接口库:提供专业的Abaqus、ANSYS、ANSYS Workbench、Adams、Adams_Chassis、AdamsCar、ANSA、CatiaV5、CST、Dymola、Femap、FMU、GTPower、Madymo、NASTRAN、Patran、PowerFlow、LS-DYNA、SFE、SolidWorks、Calculator、Matlab、Excel、Script等接口。用户也可以将自己的模型发布、存储和共享到组件库,实现知识重用。

结果数据库:具有专门的结果数据库,仿真和优化过程数据可以自动保存到数据库中,并允许以软件界面的形式访问,查看仿真模型及运行结果。可以以优化任务提交时间、任务结果状态、任务名称、任务所有人等信息对优化任务进行查询与重新提交。



Isight 2024新版本已经正式发布,下面介绍一些比较重要的功能增强。


01

Sobol Sequence DOE技术增强

Sobol序列DOE技术在以下方面进行了提升:

角点可选

可选地包括基线点

过滤掉在Sobol序列中以周期性间隔出现的紧密放置的设计点


这样做的好处是通过包含角点,可以对所有因子进行采样。并且过滤掉间隔紧密的设计点,可以得到间隔分布更均匀的设计矩阵。

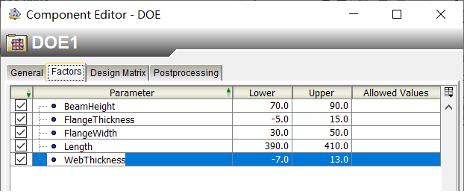

Sobol序列



2023


2024

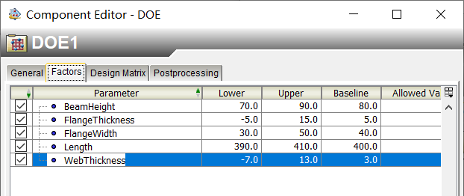

因子


2023


2024

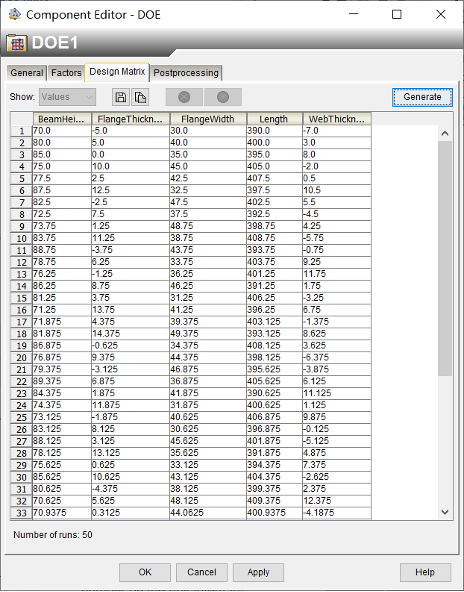

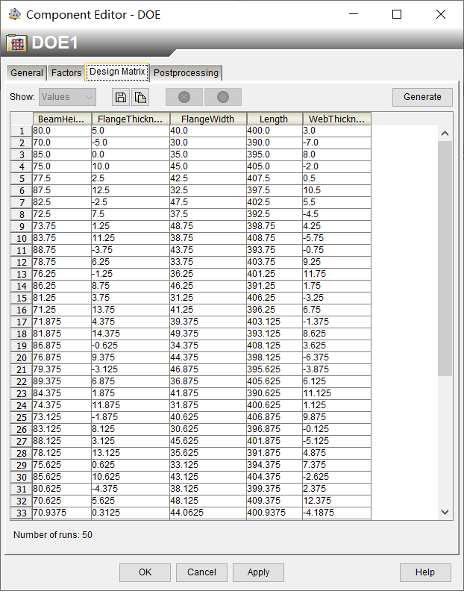

设计矩阵



2023


2024




说明



2023

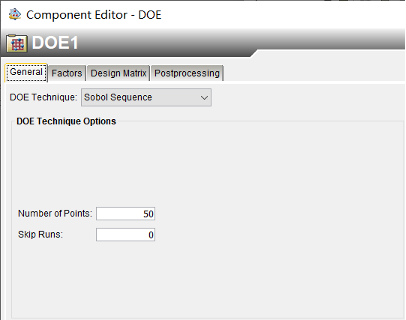

1. 指定DOE点数

2. 指定要跳过的初始Sobol点的数量值,以控制Sobol序列中要用于设计点的起始值。默认值0表示不会跳过Sobol序列中的任何初始值

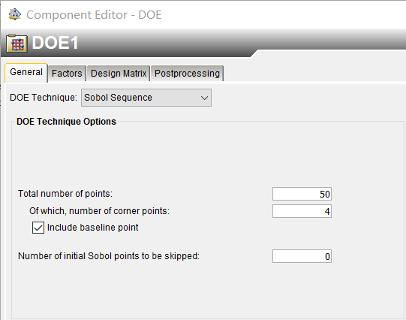

2024


1. 指定DOE点数

2. 指定所需的角点数量,(注:尽管可以提供任何正整数值作为角点的数量,但对于偶数个因子,可以生成的**角点数量为2(n−1),对于奇数个因子,则为2(n-1)+1,其中n是因子的数量。但还需满足另一个约束,即只有因子数不超过17个时支持包含2个以上的角点。对于因子数为18个及以上时,最多可以包括2个角点。)

3. 选择是否包含基线点,即使它既不是Sobol序列点也不是角点

4. 指定要跳过的初始Sobol点的数量值,以控制Sobol序列中要用于设计点的起始值。默认值0表示不会跳过Sobol序列中的任何初始值



02

组件升级

在Isight 2024中,Abaqus组件被增强,支持从Abaqus 6.14到Abaqus 2024及其维护版本。



03

Isight 2023 GA

到Isight 2023 FD06的更新升级

1

新功能

Isight 2023 FD02(FP.2314)中新增了一种名为“Python Optimizer”的优化技术

Isight 2023 FD01(FP.2305)的SIMULIA Execution Engine(SEE)管理员可以更改从WebTop 提交的作业的默认作业日志级别

可以在Webtop搜索中隐藏引用的Sim-flows

Webtop可以链接到文档服务器以获得在线帮助——可以在内部部署,也可以在https://help.3ds.com


2

功能增强

MSC Adams组件支持MSC Adams 2010、2011、2019.2、2021.2和2022.4——更新于Isight 2023 FD03(FP.2324)

MSC Nastran组件支持MSC Nastran2011、2016、2022.4和2023.1——更新于Isight 2023 FD03(FP.2324)

Ansys Workbench组件支持Ansys Workbench 15.0、16.0、17.0、2020、2021、2022和2023——更新于Isight 2023 FD02(FP.2314)

允许为连续随机变量的指数分布、对数正态分布和威布尔分布定义阈值

在EDM图中包含离散变量

Ansys组件支持Ansys 11、12、2020、2021、2022和2023——更新于Isight 2023 FD03(FP.2324)

CATIA V5组件支持CATIA V5-6R2019(R29)、CATIA V5-6r220(R30)、CATIA V4-6R2021(R31)、CATIA V5-6R2022(R32)和CATIA V5-6R223(R33)——更新于Isight 2023 FD02(FP.2314)

CST 组件支持 CST Studio Suite 2019 SP4,2020,2021,2022,和 2023 ——更新于Isight 2023 FD01 (FP.2305)

MATLAB组件支持MATLAB R2013b、R2014b、R2015b、R2018b、R2019a、R2020b、R2021b和R2022b——更新于Isight 2023 FD01(FP.2305)

SolidWorks组件支持SolidWorks 2017 SP2、2018、2019、2020、2021、2022和2023——更新于Isight 2023 FD01(FP.2305)。


3

功能移除

在线帮助不再绑定在Webtop应用程序(Webtop.war文件)中。若要使用联机帮助,必须将Webtop链接到文档服务器。
